La modernisation d'un système de vannes existant avec une vanne à boisseau sphérique à corps divisé peut améliorer considérablement les performances, l'efficacité et la fiabilité de l'ensemble du système de tuyauterie. En tant que fournisseur chevronné de robinets à boisseau sphérique à corps divisé, je connais bien le processus et les avantages de tels projets de modernisation. Dans ce blog, je vais vous guider à travers les étapes et les considérations liées à la modernisation d'un système de vanne existant avec un robinet à tournant sphérique à corps divisé.
Comprendre le besoin de modernisation
Avant de vous lancer dans le processus de mise à niveau, il est essentiel de comprendre pourquoi vous pourriez envisager de remplacer une vanne existante par une vanne à boisseau sphérique à corps divisé. Les robinets à tournant sphérique à corps divisé offrent plusieurs avantages. Premièrement, ils sont relativement faciles à démonter et à remonter. Cette fonctionnalité simplifie les tâches de maintenance telles que le nettoyage, le remplacement des joints ou l'inspection des composants internes. Contrairement à certains autres types de vannes, les vannes à bille à corps divisé permettent un accès direct à la bille et aux sièges sans avoir à retirer la vanne entière de la canalisation.
Deuxièmement, les vannes à bille à corps divisé offrent un excellent contrôle du débit. La bille sphérique à l'intérieur de la vanne peut tourner à 90 degrés pour ouvrir ou fermer complètement le passage d'écoulement. Il en résulte une faible chute de pression à travers la vanne lorsqu'elle est ouverte, permettant un mouvement efficace du fluide. De plus, en position fermée, les robinets à tournant sphérique à corps divisé offrent une fermeture étanche, empêchant toute fuite, ce qui est vital dans de nombreuses applications industrielles.
Évaluation du système de vannes existant
La première étape du processus de modernisation consiste à procéder à une évaluation approfondie du système de vannes existant. Cela inclut la détermination de la taille, de la pression nominale et de la compatibilité des matériaux de la vanne actuelle. Mesurez soigneusement le diamètre du tuyau à l’emplacement de la vanne. Les robinets à tournant sphérique à corps divisé sont disponibles en différentes tailles, et il est essentiel d'en sélectionner un qui correspond à la taille du tuyau existant pour garantir un ajustement approprié.
Vérifiez la pression nominale de la vanne existante. Le nouveau robinet à tournant sphérique à corps divisé doit avoir une pression nominale égale ou supérieure à la pression maximale que le système est censé rencontrer. Cela garantit la sécurité et la fiabilité de la vanne et de l’ensemble du système de tuyauterie.
La compatibilité des matériaux est également un facteur critique. Tenez compte du type de fluide circulant dans le pipeline, de sa température et de ses éventuelles propriétés corrosives. Par exemple, si le fluide est corrosif, vous aurez peut-être besoin d'un robinet à tournant sphérique à corps divisé fabriqué à partir de matériaux résistants à la corrosion tels que l'acier inoxydable ou d'autres alliages spéciaux.
Sélection du bon robinet à tournant sphérique à corps divisé

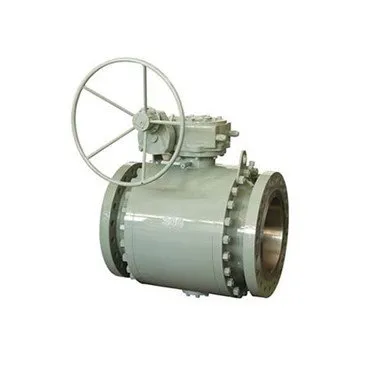

Une fois l'évaluation terminée, il est temps de sélectionner le robinet à tournant sphérique à corps divisé approprié. Tenez compte des fonctionnalités et des spécifications pertinentes pour votre application. Certains robinets à tournant sphérique à corps divisé sont conçus pour des industries ou des applications spécifiques. Par exemple,Robinet à tournant sphérique en acier mouléconvient aux applications impliquant des pipelines à haute pression et de grand diamètre. Ces vannes sont équipées de billes montées sur tourillon, qui offrent un support et une stabilité supplémentaires, ce qui les rend adaptées aux environnements industriels exigeants.
Si vous travaillez sur un projet nécessitant une vanne avec une construction entièrement soudée pour une intégrité maximale et une prévention des fuites,Robinet à bille à tourillon entièrement soudépourrait être un choix idéal. Ces vannes sont souvent utilisées dans les gazoducs à haute pression et dans d'autres applications critiques.

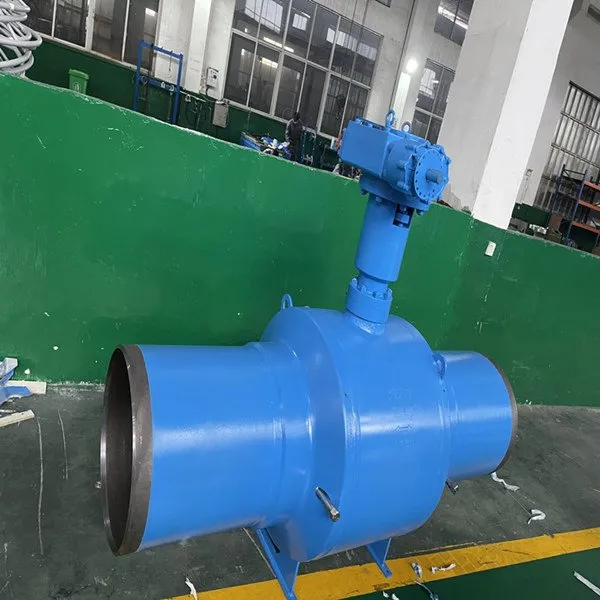

Une autre option est leRobinets à tournant sphérique Corps entièrement soudé, qui offre une excellente durabilité et des performances à long terme. Ils sont conçus pour résister à des conditions difficiles et fournir un service fiable sur une période prolongée.
Préparation du processus de modernisation
Avant de commencer l’installation proprement dite, assurez-vous de disposer de tous les outils et équipements nécessaires. Les outils courants requis pour la mise à niveau d'un robinet à tournant sphérique à corps divisé comprennent des clés, des coupe-tubes (si nécessaire), des produits d'étanchéité et des joints. Assurez-vous que les outils sont en bon état de fonctionnement et de la taille appropriée pour le travail.
Arrêtez le système de pipelines et relâchez la pression. Il s’agit d’une étape de sécurité critique pour éviter tout accident pendant le processus d’installation. Suivez tous les protocoles et directives de sécurité fournis par votre entreprise et les normes industrielles pertinentes.
Installation du robinet à tournant sphérique à corps divisé
Le processus d'installation implique généralement les étapes suivantes :
- Retirez la vanne existante : utilisez les clés appropriées pour desserrer les boulons ou les connexions qui maintiennent la vanne existante en place. Retirez soigneusement la vanne de la canalisation, en prenant note de l'orientation et de tous les joints ou joints associés.
- Nettoyer les extrémités des tuyaux : Nettoyer soigneusement les extrémités des tuyaux où le nouveau robinet à tournant sphérique à corps divisé sera installé. Retirez tous les débris, la rouille ou le vieux matériau du joint. Cela garantit une bonne étanchéité entre la vanne et le pipeline.
- Installez les joints : placez de nouveaux joints sur les extrémités des tuyaux et les brides des vannes. Assurez-vous que les joints sont correctement alignés et bien en place. Les joints jouent un rôle crucial pour prévenir les fuites et garantir l’intégrité du joint.
- Positionner le robinet à tournant sphérique à corps divisé : Positionner soigneusement le robinet à tournant sphérique à corps divisé entre les extrémités du tuyau. S'assurer que la vanne est correctement orientée selon le sens d'écoulement indiqué sur le corps de la vanne. Alignez les brides de vanne avec les brides de tuyau.
- Serrez les boulons : Insérez les boulons à travers les brides de la vanne et du tuyau et serrez-les à la main. Ensuite, utilisez une clé dynamométrique pour serrer les boulons au couple recommandé. Il est essentiel de serrer les boulons uniformément pour éviter les fuites et assurer une bonne étanchéité.
- Vérifier le fonctionnement de la vanne : Une fois la vanne installée, vérifier son fonctionnement. Ouvrez et fermez la vanne plusieurs fois pour vous assurer qu'elle se déplace en douceur et assure une fermeture étanche.
Tests et mise en service
Une fois l'installation terminée, il est nécessaire d'effectuer une série de tests pour garantir le bon fonctionnement du robinet à tournant sphérique à corps divisé. Les tests de pression sont un test courant. Augmentez progressivement la pression dans la canalisation jusqu'à la pression de service maximale et vérifiez toute fuite autour des raccords de la vanne ou à l'intérieur du corps de la vanne.
Des tests de débit peuvent également être effectués pour vérifier que la vanne fournit le contrôle de débit attendu. Mesurez le débit et la chute de pression à travers la vanne pour vous assurer qu'elle répond aux spécifications de conception.
Si des problèmes sont identifiés au cours du processus de test, résolvez-les immédiatement. Cela peut impliquer de serrer davantage les boulons, de remplacer les joints ou d'effectuer d'autres ajustements si nécessaire.
Maintenance et considérations à long terme
Une fois le robinet à tournant sphérique à corps divisé mis en service et opérationnel, il est important d'établir un programme d'entretien régulier. Inspectez régulièrement la vanne pour déceler tout signe d'usure, de corrosion ou de fuite. Lubrifiez la tige de valve et les autres pièces mobiles comme recommandé par le fabricant.
Tenir des registres de toutes les activités de maintenance, y compris les inspections, les réparations et les remplacements. Cela permet de suivre les performances de la vanne au fil du temps et peut fournir des informations précieuses pour les futures décisions de maintenance et de remplacement.
Conclusion
La modernisation d'un système de vannes existant avec une vanne à boisseau sphérique à corps divisé peut apporter de nombreux avantages à votre système de tuyauterie, notamment des performances améliorées, une maintenance plus facile et un meilleur contrôle du débit. En tant que fournisseur de vannes à boisseau sphérique à corps divisé, je m'engage à fournir des vannes de haute qualité et des conseils d'experts tout au long du processus de mise à niveau.
Si vous envisagez de moderniser un système de vannes avec une vanne à boisseau sphérique à corps divisé, je vous encourage à nous contacter pour discuter de vos besoins spécifiques. Notre équipe d'experts peut vous aider à sélectionner la bonne vanne, vous fournir une assistance à l'installation et vous proposer des conseils de maintenance continus. Contactez-nous dès aujourd'hui pour entamer la conversation et faire le premier pas vers l'amélioration des performances de votre système de tuyauterie.
Références
- Manuel des vannes : un guide pour la sélection, le dimensionnement et l'installation des vannes. McGraw - Professionnel de la colline.
- Normes ASME pour la conception, les tests et les performances des vannes.
- Guides et instructions du fabricant pour les robinets à tournant sphérique à corps divisé.
